在電氣系統里，電涌保護器（以下簡稱SPD）就如同忠誠衛士，守護著電氣設備的安全，其安裝位置并非隨意而定，而是嚴格遵循相關標準規范，只有全面考量標準規范與實際因素，精準確定 SPD的安裝位置，才能充分發揮其效能，為電氣設備撐起可靠的 “保護傘”。在建筑物和工業設備的電氣系統中，結合標準分析如下：
一、標準規范依據
1、GB 50057-2010：《建筑物防雷設計規范》指出 I 級、II 級、III 級SPD應安裝在斷路器或熔斷器的下端，保證在雷電等過電壓情況下，及時對線路和設備進行保護，防止過電壓引發的故障和損壞。
2、GB 50343-2012：《建筑物電子信息系統防雷規范》要求配電線路SPD安裝于斷路器下端口，這樣能對后續線路和設備起到保護作用，避免電涌對電子信息系統造成損害。

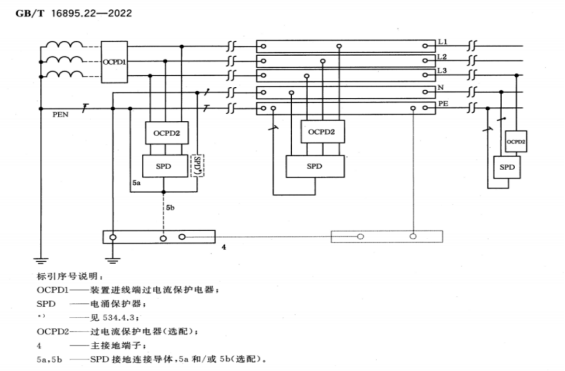

3、GB/T 16895.22：《低壓電氣裝置 第5-53部分：電氣設備的選擇和安裝 用于安全防護、隔離、通斷、控制和監測的電器規范》表明 SPD 應安裝在裝置主回路斷路器下端，這一位置可使 SPD 在過電流保護器動作前，對可能出現的電涌進行防護，確保電氣設備的安全運行。
二、安裝位置建議
1、快速響應優勢：SPD的突出特性之一是響應速度極快，能在納秒級別的時間內對電涌做出反應。與之對比，普通開關或熔絲，從感知異常到動作切斷電路，所需時間要長得多，故不會對SPD前端開關的保護有任何影響，這種快速響應能力，使 SPD 能在電涌產生的瞬間就開始工作，迅速限制電壓幅值，保護后端電氣設備免受過高電涌電壓的沖擊。
2、縮短電涌傳播路徑：安裝在進線斷路器的下端（負載側），靠近被保護設備的配電側，能有效減少電涌到達被保護設備前的距離。這樣可以降低電涌在傳播過程中對其他設備產生的干擾，同時減少電涌能量的損耗，使電涌到達被保護設備時的能量更低，降低對設備的損害風險。
3、易于檢修維護：當 SPD 老化失效后，檢修時直接斷開本回路斷路器即可，無需影響上游回路。這大大提高了檢修的便利性和安全性，減少了對整個供電系統的影響，降低了維修成本和停電時間。
綜上所述：在電氣防護系統中，合理布置SPD的位置，對于保障設備及人員安全至關重要，故將SPD安裝于主回路斷路器的下端，是更為合理的方案。
